板材搬运龙门桁架机械手第七轴地轨行走桁架机械手的设计涉及机械结构、传动控制和安全防护等多个方面。以下从设计要点、关键配置及典型应用等角度进行梳理，供你参考：

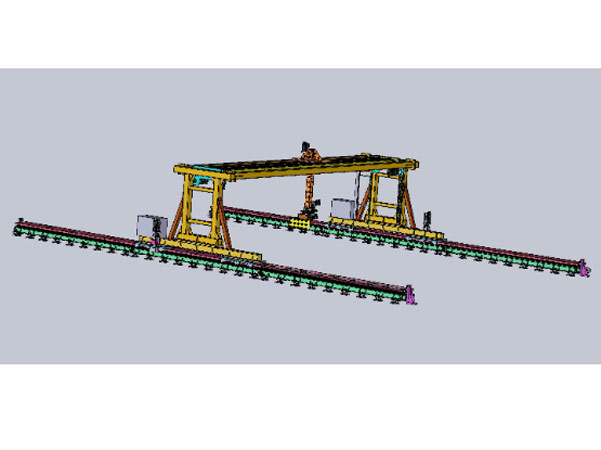

结合第七轴地轨与桁架机械手的设计，通常指的是在传统桁架（XYZ轴）基础上，为扩大机器人的作业范围或增加灵活性，在底部增加一个直线行走轴（即第七轴），或是将关节机器人置于行走轴上以实现多工位作业。

1. 机械结构设计

本体材质与刚性：底座和横梁通常采用高强度结构钢（如Q235B）或铸铁材质，通过钢板折弯焊接或矩形钢管焊接而成。设计时需通过有限元分析优化截面形状，确保在重载下的抗弯和抗扭刚性，避免振动和变形。对于重型负载（如3000kg），建议采用滚轮导轨与淬磨齿条组合的方式，承载力更强且耐冲击。

· 导轨与传动方式：

  · 导轨：多采用滚轮直线导轨或矩形淬磨导轨。滚轮导轨具有间隙调整功能，能适应一定程度的安装基面误差，且运行速度快（可达4m/s）。

  · 传动：长行程（通常超过3-5米）采用齿轮齿条传动，精度高、刚性好且适合重载；短行程可选滚珠丝杠。齿条应配备自动润滑系统（如GAMBINI润滑组件）以延长寿命。

· 模块化与拼接：地轨常采用模块化拼接设计，单根标准长度通常为6-7米，通过螺栓连接并可无限加长。拼接处需设计定位销和卡槽，确保安装精度。

2. 配置选型

· 驱动系统：采用全伺服动力系统（如安川、松下或西门子伺服电机），配套高精度行星减速机（如APEX）直接连接齿轮齿条。这能保证高重复定位精度（通常在±0.02mm至±0.05mm以内）。

· 安装方式：

  · 桁架式（龙门式）：若为重型桁架机械手，通常由立柱支撑起横梁（X轴），滑板（Y轴）和竖梁（Z轴）组成，此时第七轴即为横梁行走轴，并配有自动集中润滑系统。

3. 控制系统与精度补偿

· 多轴协同控制：需采用专用运动控制器，协调第七轴地轨与桁架机械手（或关节机器人）的动作。对于桁架机械手，需设计横梁（X轴）、竖梁（Y/Z轴）与底座的联动。

· 安全系统：设置硬限位（机械限位块）、软限位（传感器）和零位开关，确保运行安全。

4. 应用场景与优势

· 特殊工艺：适用于焊接、喷涂、铸造等环境恶劣或需要长距离移动的场合。
